用现有插齿刀加工齿轮(花键)时,为保证被加工齿轮(花键)的正确齿型,代用的插齿刀应同时满足以下几个条件:
1、插齿刀的模数和压力角应与齿轮的模数压力角分别相等;
2、插齿刀应有足够的齿全高,一般应使插齿刀齿根与齿轮齿顶之间间隙不小于0.5mm。应考虑齿轮(花键)的齿根高(因为航空齿轮(花键)要保证根径直径);
3、插齿刀加工出来的齿轮根圆直径应在合理的公尺范围内;
4、用插齿刀加工出来的齿轮(花键)不能产生过度曲线干涉现象;
5、用插齿刀加工出来的齿轮(花键)不能产生根切和顶切现象;

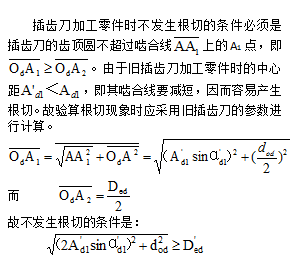

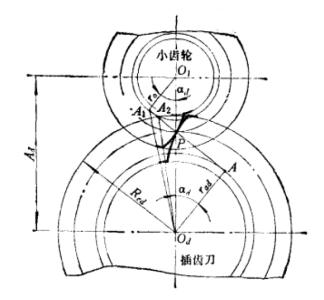

A、外插齿不发生根切的条件:
B、外插齿不发生顶切切的条件:
6、插齿刀的精度应满足被加工齿轮(花键);
7、插齿刀应能满足产品齿轮(花键)结构和机床中心距的要求;
8、考虑齿轮(花键)累积的要求插齿刀齿数和产品齿轮(花键)齿数不应有公约数;
9、代用插齿刀具时,尽量采用新刀或修磨次数少的插齿刀.
